氟塑料耐高溫補償導線能耐多少度?
發布日期:2017-04-25 來源:青盛電氣 瀏覽次數:1780

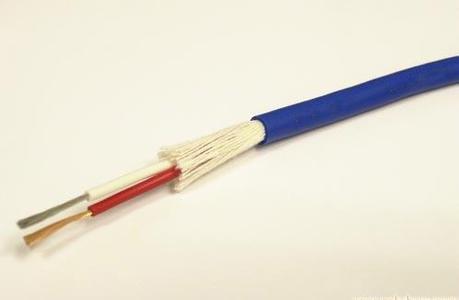

氟塑料耐高溫補償導線/補償電纜具有較好的耐高溫性能,可長期在-40℃-200℃之間帶有腐蝕性氣體等較惡劣的環境下工作。并有耐酸堿、耐油和耐老化等特點,可有效的保證熱電偶與儀表之間的連接和傳輸信號?,F(xiàn)已廣泛應用于電力、冶金、石油、化工等測溫領域。
補償線按品種劃分為SC、KC、BC、NC、KX、EX、JX和WC3/25、WC5/26等/。其中字母“C”表示補償型“X”表示延伸型。
配用熱電偶 | 分度號 | 補償導線型號 | 絕緣及護層材料 | 溫度范圍 |
鎳鉻-鎳硅 | K |
KX-HFF KC-HFF KC-HFFP KX-HFFRP KC-HFHFFRP |
F46 | -40℃至200℃ |
鉑銠10-鉑 | S |
SC-HFF SC-HFFP SC-HFFRP |
F46 | |
鎳鉻-康銅 | E |
EX-HFF EX-HFFP EX-HFFRP |
F46 | |
鐵-康銅 | J |
JX-HFF JX-HFFP JX-HFFRP |
F46 | |
銅-康銅 | T |
TX-HFF TX-HFFP TX-HFFRP |
F46 |
訂貨時須標明型號、規格、線芯截面、芯數、屏蔽方式和數量
產品代號及含義:
項目 | 代號 | 代號含義 | 項目 | 代號 | 代號含義 |
型 號 | SC | 配用S分度號熱電偶補償型補償導線 | 耐熱等級 | 70℃ | 最高使用溫度為70℃ |
RC | 配用R分度號熱電偶補償型補償導線 | 105℃ | 最高使用溫度為105℃ | ||
NC | 配用N分度號熱電偶補償型補償導線 | 200℃ | 最高使用溫度為200℃ | ||
NX | 配用N分度號熱電偶補償型補償導線 | 275℃ | 最高使用溫度為275℃ | ||
KCA KCB |
配用K分度號熱電偶補償型補償導線 | 絕緣材料 | PVC | 聚氯乙烯 | |
KX | 配用K分度號熱電偶補償型補償導線 | G | 硅橡膠 | ||
EX | 配用E分度號熱電偶補償型補償導線 | PP | 聚丙烯 | ||
JX | 配用J分度號熱電偶補償型補償導線 | F4 | 聚四氟乙烯 | ||
TX | 配用T分度號熱電偶補償型補償導線 | F46 | 聚全氟乙烯 | ||
系列代號 | ZR | 阻燃電纜 | 護套材料 | PVC | 聚氯乙烯 |
ia | 本安電纜 | G | 硅橡膠 | ||
使用分類 | G | 一般用 | F4 | 聚四氟乙烯 | |
H | 耐熱用 | F416 | 聚全氟乙丙烯 | ||
精度等級 | S | 精密級 | 屏蔽材料 | 無屏蔽可省略 | |
P1 | 鍍錫銅線 | ||||
/ | 普通級 | P3 | 鋁塑復合帶 | ||
P2 | 銅塑復合帶或銅帶 | ||||
規格 | 2×導體截面積mm2 | 導體種類 | 單股導體可省略 | ||
R | 多股絞合導體 |
技術指標:
1.型號、合金絲材料和絕緣顏色
補償導線型號 | 配用熱電偶 | 熱電偶分度號 | 補償導線合金絲 | 絕緣層著色 | ||
正極 | 負極 | 正極 | 負極 | |||
SC | 鉑銠10-鉑熱電偶 | S | SPC(銅) | SNC(銅鎳) | 紅 | 綠 |
RC | 鉑銠13-鉑熱電偶 | R | RPC(銅) | RNC(銅鎳) | 紅 | 綠 |
KCA | 鎳鉻-鎳硅熱電偶 | K | KPCA(銅) | KNCA(康銅) | 紅 | 藍 |
KCB | KPCB(鐵) | KNCB(銅鎳) | 紅 | 藍 | ||
KX | KPX(鎳鉻) | KNX(鎳硅) | 紅 | 黑 | ||
NC | 鎳鉻硅-鎳硅熱電偶 | N | NPC(鐵) | NNC(銅鎳) | 紅 | 灰 |
NX | NPX(鎳鉻硅) | NNX(鎳硅) | 紅 | 灰 | ||
EX | 鎳鉻-銅鎳熱電偶 | E | EPX(鎳鉻) | ENX(銅鎳) | 紅 | 棕 |
JX | 鐵-銅鎳熱電偶 | J | JPX(鐵) | JNX(銅鎳) | 紅 | 紫 |
TX | 銅-銅鎳熱電偶 | T | TPX(銅) | TNX(銅鎳) | 紅 | 白 |
2.使用分類和護層顏色:
使用分類 | 精度等級及標志 | 護套著色 | |||
普通級 | 精密級 | 普通級 | 精密級 | ||
一般用 | G | / | S | 黑色 | 灰色 |
耐熱用 | H | / | S | 黑色 |
黃色
|
