變頻專用電纜特點分析及型號規格型號制定
變頻專用電纜特點分析及型號規格型號制定
近二十年來變頻調速電機在國內外有很大的發展,年增長率略超過10%,而直流傳動年增長率為3-4%。變頻電機具有較多的優點,如設備投資費用少,結構簡單,體積小,成本低,節能,調速范圍大,具有恒功率、恒轉速的特性,使用方便,容量大等等。因此當前在冶金、礦山、鐵路等工業方面廣泛地使用,最近在家用電器同樣也大量應用。
2.變頻電纜特點分析
變頻調速技術關系到變頻電機、變頻電源和連接電纜,這段電纜長度并不很長,截面也不很大,絕緣性能屬于電力電纜范疇,因?yàn)閷?shí)際的工作頻率為30~300Hz,常簡稱為變頻電纜。
變頻電纜作為電機與變頻控制器的電力傳輸載體,由于傳輸功率大、傳輸頻率變化時間短造就了它特有的工作特點:
1.脈沖電壓對絕緣的影響大;2.電纜本體對外發射電磁波;3.中性線電流的疊加。
這就要求電纜具有1.抑制高次諧波電壓累加造成絕緣擊穿;
2.抑制高次諧波電流累加造成中性線過載;
3.抑制高頻電磁波對環境的污染三大問題。
為了解決這三大問題就要求電纜具有1.對稱的結構;2.良好的電磁屏蔽;3.增大中性線載流能力。
一、由于需要對稱得電纜結構,所以電纜芯數為3芯、3+1芯(其中一芯為同心導體結構——T)、3+3芯(3大3小結構)。

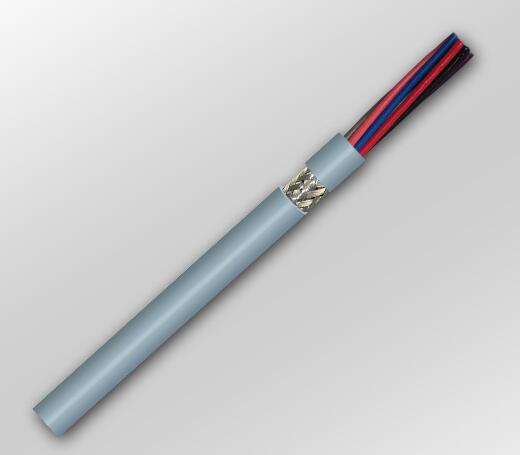

二、由于需要良好的電磁屏蔽,所以該電纜必須金屬屏蔽。
三、由于需要增大中性線載流能力,
所以建議該電纜中心線截面大于等于一半主線芯截面,最好等于主線芯截面。
3.變頻電纜型號命名和代號
(一)代號
變頻電纜BP中
銅導體T(省略)
鋁導體L
同心導體T
交聯聚乙烯絕緣YJ
硅橡膠絕緣G
銅帶繞包屏蔽P2
銅絲編織屏蔽P
聚氯乙烯護套V
硅橡膠護套G
(二)變頻電纜命名
1.命名表示:型號+電壓等級+規格+標準號
2.舉例
BPYJVP20.6/1kV3*120Q/XXXXXXXXXX-XXXX
————額定電壓0.6/1kV交聯聚乙烯絕緣銅帶屏蔽變頻電纜規格為3*120,
BPYJVTP20.6/1kV3*120+70TQ
————額定電壓0.6/1kV交聯聚乙烯絕緣銅帶屏蔽同心導體變頻電纜,規格為3*120+70T(70mm2為同心導體截面)
BPYJVP0.6/1kV3*120+3*25Q
————額定電壓0.6/1kV交聯聚乙烯絕緣銅絲編織屏蔽變頻電纜,規格為3*120+3*25;
