耐高溫計算機電纜的屏蔽技術分析
發布日期：2018-04-28 來源：青盛電氣 瀏覽次數：1925
憑借多年在數據傳輸及音視頻領域的專業應用，開發了一系列獨有的屏蔽方式，以提高計算機屏蔽電纜抵抗電磁干擾/射頻干擾的能力，確保了信號的完整性，為數據，音頻和視頻的順利傳輸提供了保證，并避免了故障時間。計算機屏蔽電纜已在各個領域應用多年，所以我們在高度專業化的電子領域內所積累的用于數據傳輸?shù)慕?jīng)驗具有無可比擬的價值。對于特殊的干擾問題，可以要求（0316-5961080）聯系我們?yōu)榭蛻魧ｉT設計和制造屏蔽電纜方案。

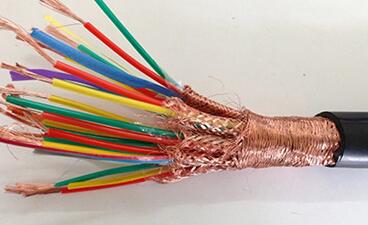

網狀屏蔽在保持良好的柔韌性及抗撓壽命的同時，提供了超群的結構整體性。這些屏蔽對于降低低頻干擾是理想的選擇，比起箔層屏蔽來說，降低了直流阻抗。網狀屏蔽在音頻以及射頻范圍非常有效。通常，網狀屏蔽覆蓋率越高，屏蔽效果就越好。
箔層屏蔽是由聚脂或聚丙烯薄膜上附著一層鋁箔形成。這層薄膜給屏蔽提供了機械強度及良好的絕緣性能。箔層屏蔽可100％覆蓋電纜。由于它們的體積小，箔層屏蔽通常用于多對數電纜的單線對屏蔽以減少相互的串?dāng)_。箔層屏蔽重量輕、體積小，比網狀屏蔽造價低，在射頻范圍內通常更加有效。箔層屏蔽比起網狀屏蔽的柔韌性更好，但抗撓壽命較短。與箔層屏蔽一起使用的接地線，使端接更加容易，并將靜電釋放入大地。
使用了短接工藝來保持金屬與金屬的接觸，以獲得高頻性能的改善。沒有短接就會出現信號泄漏的狹縫。
箔層屏蔽一般是在導體絕緣層上粘合一層附著物。粘合的優點在于進行更加快捷、方便及可靠地端接。此外，粘合還能防止屏蔽層下的水分發生擴散。如果電纜護套破損，粘合的屏蔽還能幫助保護電纜絕緣層免受污染。
對于不同的干擾場，應選用不同的屏蔽方式。干擾場主要有電磁干擾及射頻干擾兩種。電磁干擾（EMI）主要是低頻干擾，馬達、熒光燈以及電源線是通常的電磁干擾源。射頻干擾（RFI）是指無線頻率干擾，主要是高頻干擾。無線電、電視轉播、雷達及其他無線通訊是通常的射頻干擾源。
對于抵抗電磁干擾，選擇編織屏蔽最為有效，因其具有較低的臨界電阻；而對于射頻干擾,箔層屏蔽最有效,因編織屏蔽依賴于波長的變化，它所產生的縫隙使得高頻信號可自由進出導體。而對于高低頻混合的干擾場，則要采用具有寬帶覆蓋功能的箔層加編織網的組合屏蔽方式：編織計算機屏蔽電纜用于低頻范圍，而箔層屏蔽適用于高頻范圍。
網狀屏蔽在保持良好的柔韌性及抗撓壽命的同時，提供了超群的結構整體性。這些屏蔽對于降低低頻干擾是理想的選擇，比起箔層屏蔽來說，降低了直流阻抗。網狀屏蔽在音頻以及射頻范圍非常有效。通常，網狀屏蔽覆蓋率越高，屏蔽效果就越好。
箔層屏蔽是由聚脂或聚丙烯薄膜上附著一層鋁箔形成。這層薄膜給屏蔽提供了機械強度及良好的絕緣性能。箔層屏蔽可100％覆蓋電纜。由于它們的體積小，箔層屏蔽通常用于多對數電纜的單線對屏蔽以減少相互的串?dāng)_。箔層屏蔽重量輕、體積小，比網狀屏蔽造價低，在射頻范圍內通常更加有效。箔層屏蔽比起網狀屏蔽的柔韌性更好，但抗撓壽命較短。與箔層屏蔽一起使用的接地線，使端接更加容易，并將靜電釋放入大地。
使用了短接工藝來保持金屬與金屬的接觸，以獲得高頻性能的改善。沒有短接就會出現信號泄漏的狹縫。
為了改進傳統的短接方式，使用了旨在多對電纜應用和減少串?dāng)_的Z－Fold技術。此技術包括了絕緣折疊及短接折疊。短接折疊提供了金屬與金屬之間的接觸，而絕緣折疊防止了多線對纜單對屏蔽間的相互短路。Z－Fold的設計增加了高頻段箔層屏蔽的有效范圍。
箔層屏蔽一般是在導體絕緣層上粘合一層附著物。粘合的優點在于進行更加快捷、方便及可靠地端接。此外，粘合還能防止屏蔽層下的水分發生擴散。如果電纜護套破損，粘合的屏蔽還能幫助保護電纜絕緣層免受污染。
對于不同的干擾場，應選用不同的屏蔽方式。干擾場主要有電磁干擾及射頻干擾兩種。電磁干擾（EMI）主要是低頻干擾，馬達、熒光燈以及電源線是通常的電磁干擾源。射頻干擾（RFI）是指無線頻率干擾，主要是高頻干擾。無線電、電視轉播、雷達及其他無線通訊是通常的射頻干擾源。
對于抵抗電磁干擾，選擇編織屏蔽最為有效，因其具有較低的臨界電阻；而對于射頻干擾,箔層屏蔽最有效,因編織屏蔽依賴于波長的變化，它所產生的縫隙使得高頻信號可自由進出導體。而對于高低頻混合的干擾場，則要采用具有寬帶覆蓋功能的箔層加編織網的組合屏蔽方式：編織計算機屏蔽電纜用于低頻范圍，而箔層屏蔽適用于高頻范圍。
