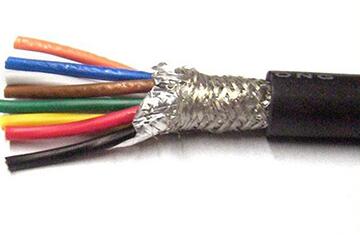

計算機電纜結構上屏蔽層的作用分析
發布日期:2018-04-28 來源:青盛電氣 瀏覽次數:2087
一、引起干擾的主要原因
(1)電阻耦合引入的干擾(傳導引入)
(2)電容電感耦合引入的干擾
(3)計算機供電線路上引入的干擾
(4)雷擊引入的干擾
注:1、由于外施電壓在線芯間電容耦合的作用下產生的靜電干擾;
2、由于通電電流產生的電磁感應干擾。
總的來講,當鄰近存在高電壓、大電流干擾源時,電氣干擾更嚴重,由于同一電纜的線芯之間的距離較小,其干擾程度也遠大于平行敷設的緊鄰電纜。
二、屏蔽的選擇
1、開關量信號,可用總屏蔽;
2、高電平模擬信號,宜用對絞線芯的總屏蔽,必要時也可用對絞線芯分屏蔽;
3、低電平模擬信號或脈沖量信號,宜用對絞線芯的分屏蔽,必要時也可用含對絞線芯分屏蔽的復合總屏蔽。
三、計算機電纜屏蔽電纜的作用
屏蔽電纜的作用主要是防止(1)靜電干擾(2)電磁感應(3)串音感應所產生之干擾,確保系統傳輸正常運行。
