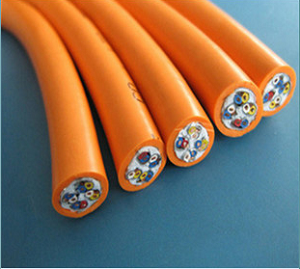

高速柔性拖鏈電纜TPUSR
產品結構
導線: 多股超細精絞無氧銅絲,符合VDE0295CLASS 6標準
額定電壓: 截面<0.5mm2:300/300V 截面≥0.5mm2:300/500V
絕緣: 高韌性熱塑性彈性體
測試電壓: 2000V 顏色代碼: ≤0.5mm 顏色表示,棕、黑、藍、紫、粉紅、橙(采用雙層共擠) ≥0.5mm 黑色數字白色號碼編號,3芯以上帶有藍綠接地線(黃綠可選)(采用雙層共擠) 最小彎曲半徑 固定敷設: 6×D 移動安裝: 彎曲半徑不小于7.5×D,彎曲半徑越大,彎曲壽命隨之遞增。 使用溫度 芯線結構: 防扭結分層,或分組式間隙填充 固定敷設: -40℃至+80℃ 護套材料: 特殊丁腈橡膠復合物 移動安裝: -30℃至+80℃ 抗輻射強度: 8×107cJ/kg 護套顏色: 黑色(RAL9005) 灰色(RAL7001) 橙色(RAL2003) 阻燃性: 符合IEC60332-1-2+EN60332-1-2
耐化學性: 參見耐化學性附表 特性要求 使用范圍 TPUSR拖鏈電纜安徽天纜電氣有限公司專業生產商。
移動特性
◆敷設行程: 80m,加速度30m/S2,移動速度3m/S 適用于連續往復運動下的安裝,特別是工業作用環境下的頻繁彎曲場合,如現代化機械標準部件的拖鏈中及物流系統、操控系統、機械自動化系統等。數控機床、木材石材機械、玻璃與門窗機械、注塑機、機械(人)手、建筑機械、重型機器廠、汽車制造、起重運輸設備、自動化倉庫等的室內外環境??筛鶕?jù)不同要求選用不同護套材料。
◆彎曲壽命:60次/分鐘,>600萬次
特性: ◆防淺水、防油、抗紫外線、耐候性 ◆耐寒、耐磨性、能承受較重的機械外力 ◆耐寒、耐磨性、能承受較重的機械外力 比中度電纜更快加速度與更強的耐曲撓性
