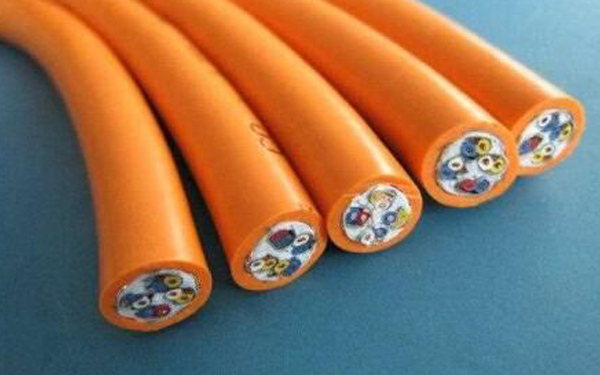

屏蔽拖鏈電纜
一、產品特性
耐彎曲,耐折,防水、防油、耐寒、抗紫外線、耐磨、阻燃,彎曲壽命800萬次以上。本產品具有高度柔軟的特性,廣泛應用于作控制連接線,在有彎曲要求的控制單元中,專為在持續彎曲自由移動無拉力和強制運動的拖鏈系統中,同時能保持電纜柔軟移動的場合的要求;
二、電纜結構:
導體:多股超細精絞無氧銅絲,符合VDE0295class6標準
絕緣:特殊混合PVC絕緣材料
芯線顏色:數字標號或者顏色區分(可以根據客戶要求來生產,定制)
內護套:特殊混合塑膠護套材料
屏蔽:防氧化鍍錫銅網編織屏蔽,編織密度≥85%以上,可有效防止各種信號的干擾。
外護套:PURJ聚氨酯材料
外護套顏色:灰色,黑色,橙色(可根據客戶要求定制其他 顏色)
額定電壓:≥0.5mm:300/500V <0.5mm :300/300V
測試電壓:2500V
使用溫度范圍:固定安裝:-40℃至+105℃
移動安裝:-40℃至+105℃
最小彎曲半徑:固定安裝:5×電纜外徑
移動安裝:8×電纜外徑
三、應用范圍:
屏蔽拖鏈電纜適用于干燥或潮濕的室內、無強應力緩釋或強制引導的自由連續往復運動下的安裝、特別是工業使用環境下的頻繁彎曲場合,為了防止電纜糾纏、磨損、抗脫、鉤掛、和散亂,常把電纜放入電纜拖鏈中,對電纜形成保護,并且電纜還能隨脫鏈實現來回移動而不易磨損, 同時能電磁屏蔽抗干擾性強。
廣泛應用于機床,智能數控機床,立車,玻璃機械,木工機械,機器人機械手,切割機,雕刻機,門窗機械等多種自動化機械設備。
