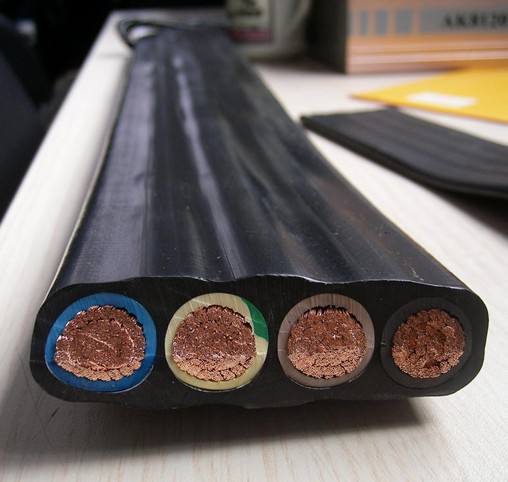

YFFB行車扁電纜 行車電纜
電纜技術參數：
工作電壓：450/750V 0.6/1KV
測試電纜：2500V 3500V
導體電阻20℃ ：根據VDE 0295及IEC 60228第5類，多股細絞銅絲
絕緣電阻：≥ 20 MΩ/km （20℃）
最小彎曲半徑： 固定安裝 8 X D（電纜外徑）
移動安裝 10 X D（電纜外徑）
工作溫度：固定安裝 - 40 ~ +70℃
移動安裝 - 30 ~ +70℃；
|
型 號
|
名 稱
|
|
YFFB
|
丁腈絕緣和護套移動扁平軟電纜
|
|
YFFBP
|
丁腈絕緣和護套銅編織屏蔽移動扁平軟電纜
|
|
YFFBG
|
丁腈絕緣和護套鋼絲加強型移動扁平軟電纜
|
|
型 號
|
額定電壓（V）
|
芯數
|
標稱截面mm2
|
|
YFFB
|
450/750 V
|
2-28
|
0.75-6
|
|
YFFBP
|
450/750 V
|
2-10
|
2.5-150
|
|
YFFBG
|
450/750 V
|
2-28
|
0.75-150
|
|
截面mm2 |
0.75 |
1 |
1.5 |
2.5 |
4 |
6 |
10 |
16 |
25 |
35 |
50 |
70 |
95 |
120 |
150 |
185 |
240 |
|
Romax |
26.0 |
19.5 |
13.3 |
7.98 |
4.95 |
3.30 |
1.91 |
1.21 |
0.780 |
0.551 |
0.386 |
0.272 |
0.206 |
0.161 |
0.129 |
0.106 |
0.0801 |
各截面絕緣線芯70℃絕緣電阻最小值（Rimin）如下：（符合GB5023-1997）
|
截面mm2 |
0.75 |
1 |
1.5 |
2.5 |
4 |
6 |
10 |
16 |
25 |
35 |
50 |
70～95 |
120～185 |
240 |
|
Romax(MΩ.m) |
11 |
10 |
10 |
9 |
7 |
6 |
5.6 |
4.6 |
4.4 |
3.8 |
3.7 |
3.2 |
2.9 |
2. |
