鋼絲纏繞鎧裝電纜ZR-VV32
發布日期:2020-04-17 來源:青盛電氣 瀏覽次數:609

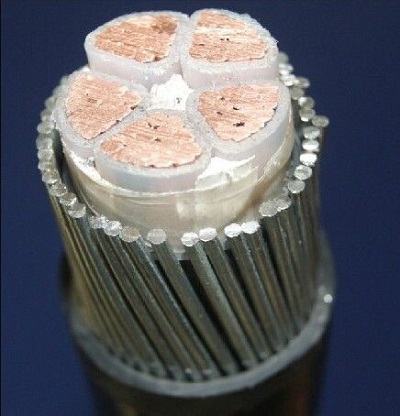

鋼絲纏繞鎧裝電纜ZR-VV32
說明:
聚氯乙烯絕緣阻燃電力電纜
聚氯乙烯絕緣阻燃電力電纜是聚氯乙烯絕緣電力電纜的更新?lián)Q代產品,產品除具有聚氯乙烯絕緣電力電纜的性能外,還具有良好的阻燃性能。
產品標準 GB12706.2-91(等效IEC502-84)
用途:
適用于交流額定電壓(U0/U)0.6/1KV和3.6/6KV要求阻燃的線路中,供輸配電之用
電力電纜型號、名稱和使用條件
型號 | 名稱 | 使用條件 | |
銅芯 | 鋁芯 | ||
ZRC-VV | ZRC-VLV |
聚氯乙烯絕緣聚氯乙烯護套阻燃電力電纜 |
固定敷設在室內、隧道內、管道中,或外托架敷設,電纜不能受機械外力作用 |
ZRA-VV | ZRA-VLV | ||
ZRC-VV22 | ZRC-VLV22 | 聚氯乙烯絕緣聚氯乙烯護套鋼帶鎧裝阻燃電力電纜 | 固定敷設在室內、隧道內、電纜溝及地下,電纜能承受機械外力作用但不能承受拉力 |
ZRA-VV22 | ZRA-VLV22 | ||
ZRC-VV32 | ZRC-VLV32 | 聚氯乙烯絕緣聚氯乙烯護套細鋼絲鎧裝阻燃電力電纜 | 固定敷設在地下、豎井中,電纜能承受一定的拉力 |
ZRA-VV32 | ZRA-VLV32 | ||
ZRC-VV42 | ZRC-VLV42 | 聚氯乙烯絕緣聚氯乙烯護套粗鋼絲鎧裝阻燃電力電纜 | 固定敷設在地下、豎井中,電纜能承受較大的拉力 |
ZRA-VV42 |
ZRA-VLV42 |
型號 | 芯數 | 額定電壓KV | |
0.6/1 | 3.6/6 | ||
標稱截面mm2 | |||
ZRA(C)-VV ZRA(C)-VV |
1 | 1.5~800 | 10~800 |
2 | 1.5~185 | 10~150 | |
3 | 1.5~300 | 10~300 | |
3+1 | 4~300 | ||
4 | 4~185 | ||
3+2 | 4~240 | ||
4+1 | 4~240 | ||
5 | 4~185 | ||
ZRA(C)-VV22 ZRA(C)-VLV22 ZRA(C)-VV32 ZRA(C)-VLV32 ZRA(C)-VV42 ZRA(C)-VLV42 |
2 | 4~185 | 10~150 |
3 | 4~300 | 10~300 | |
3+1 | 4~300 | ||
4 | 4~185 | ||
3+2 | 4~240 | ||
4+1 | 4~240 | ||
5 | 4~185 |
使用特性
電纜導體的最高額定溫度70℃。短路時(最廠持續時間不超過5s)電纜導體的最高溫度不超過160℃。電纜敷設的環境溫度不低于0℃。電纜彎曲 半徑非鎧裝電纜不小于10D,鎧裝電纜不小于15D。注:D為電纜外徑。
ZRA-表示符合IEC332-3標準中A類阻燃試驗,ZRC-表示IEC332-3標準中C類阻燃試驗,A類阻燃性能優于C類阻燃性能
主要技術性能
成品電纜通過交流耐壓試驗
額定電壓KV | 0.6/1 | 3.6/6 |
試驗電壓KV | 3.5 | 11 |
試驗時間min | 5 |
5 |
其中阻燃電纜成品電纜通過GB12666.5~90標準規定的成束電纜燃燒試驗,ZRA型達到A類要求,ZRC型達到C類要求。
