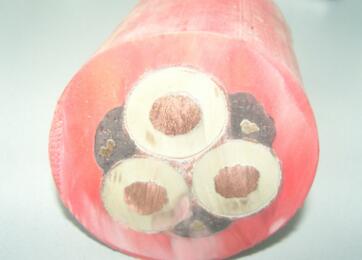

KGG 硅橡膠絕緣和護套控制電纜

發布日期：2017-06-21　來源：青盛電氣　瀏覽次數：1721

名稱：硅橡膠耐熱控制電纜

說明：一：產品特點及用途

本產品適用于交流額定電壓450/750V及以下移動或固定敷設用電器儀表連接線或信號傳輸，電纜具有較好的熱穩定性，能在高溫、低溫、腐蝕性中保持良好的電性能和柔軟性，適合冶金、電力、石化等行業具有移動耐溫等特殊要求場合使用。

二：產品執行標準

本產品按照GB9330（IEC227）標準制

三：使用特性

1.交流額定電壓：U0/U 450/750KV

最高工作溫度：180℃

2.最低環境溫度：硅橡膠護套：固定敷設-60℃，非固定敷設-20℃

3.電纜安裝敷設溫度應不低于-20℃。

4.電纜允許彎曲半徑：非鎧裝最小為電纜外徑的6倍；

四：基本型號及名稱

KGG 硅橡膠絕緣和護套控制電纜

KGGR 硅橡膠絕緣和護套控制軟電纜

KGGP 硅橡膠絕緣和護套銅絲編織屏蔽控制電纜

KGGRP 硅橡膠絕緣和護套銅絲編織屏蔽控制軟電纜

KGGRP1 硅橡膠絕緣和護套鍍錫編織屏蔽控制軟電纜

備注：1 如需阻燃性硅橡膠電纜，型號前加ZR；

2硅橡膠絕緣丁腈護套電纜在芯數多，截面大的情況下代替硅橡膠絕緣和護套耐熱控制電纜，適用情況與硅橡膠護套電纜相似，長時使用溫度為-60-105℃。

3導體線芯中銅絲可以采用鍍錫。

五：代號名稱和含義

表2

項目代號說明

阻燃特性 ZR 阻燃硅橡膠護套

系列代號 K 控制電纜

絕緣材料 G 硅橡膠

護套材料 G 硅橡膠

YVF 丁腈聚氯乙烯

屏蔽材料 P 銅絲編織屏蔽

P1 鍍錫銅絲屏蔽

導體結構 A 單股導體

B 7股絞合導體

R 多股絞合導體

六：主要技術指標

1．成品電纜導體直流電阻(符合GB3956規定)參照附錄A表3規定。

2．20℃時絕緣電阻不小于500MΩ/KM。

3．成品電纜經受交流50HZ3.0KV/5min電壓試驗不擊穿。
