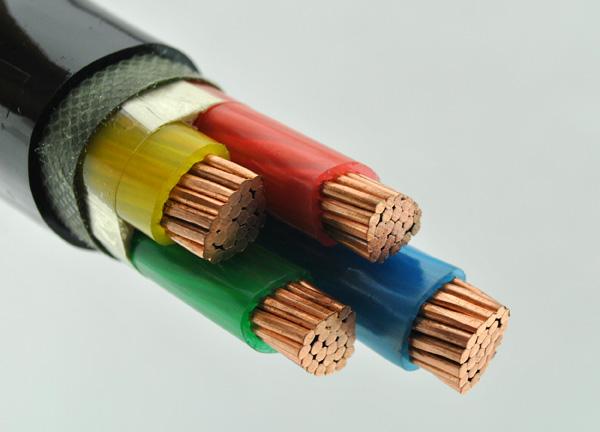

BPYJVPR3*150+3*25變頻電纜
發布日期：2017-05-19 來源：青盛電氣 瀏覽次數：1848
產品簡介
BPYJVPR3*150+3*25變頻電纜標準對稱電纜結構設計，所以電纜芯數為3芯、3+1芯（其中一芯為同心導體結構——T）、3+3芯（3大3小結構），由于需要良好的電磁屏蔽，所以該電纜必須金屬屏蔽，由于需要增大中性線載流能力，所以建議該電纜中心線截面大于等于一半主線芯截面，最好等于主線芯截面。
詳細介紹
BPYJVPR3*150+3*25變頻電纜主要用于變頻電源和變頻電機之間連接用的電纜，以及額定電壓0.6/1kV及以下的輸配電線路中，作傳輸電能用。變頻電纜尤其適用于冶金，紡織，金屬加工，造紙、礦山，鐵路和食品加工等行業?，F(xiàn)我公司生產的普通型變頻電力電纜、耐高溫型變頻電力電纜、柔軟型變頻電力電纜和低煙無鹵型變頻電力電纜可滿足不同場合的使用。
1 . 變頻電纜額定電壓∪0/∪：0.6/1KV。
2 . 變頻電纜電纜導體長期允許工作溫度為：
氟塑料絕緣層為200/260℃；
聚氯乙烯絕緣層為70/90℃；
硅橡膠絕緣層為180℃；
交聯聚乙烯絕緣層為90℃；
3 . 變頻電纜電纜允許最小彎曲半徑不小于15D（D-電纜外徑mm）
BPYJVPR3*150+3*25變頻電纜的產品性能
1 .交聯聚乙烯絕緣、氟塑料絕緣、硅橡膠絕緣、聚氯乙烯絕緣、耐溫耐候性好。
2 .變頻電纜低傳輸阻抗，電磁兼容性好。
3 .低工作電容。
4 .變頻電纜良好的抗干擾和低輻射性能。
5 .變頻電纜對稱的三芯電纜結構設計，具有比四芯電纜更好的傳輸性能。
變頻電纜型號名稱
BPYJVTP2-TK 銅芯交聯聚乙烯絕緣聚氯乙烯護套銅絲纏繞銅帶繞包屏蔽變頻器用回路電纜。
ZR-BPYJVTP2-TK銅芯交聯聚乙烯絕緣阻燃聚氯乙烯護套銅絲纏繞銅帶繞包屏蔽變頻器用回路電纜。
BPYJVP12-TK銅芯交聯聚乙烯絕緣聚氯乙烯護套銅帶繞包銅絲編織雙重屏蔽變頻器用回路電纜。
ZR-BPYJVP12-TK銅芯交聯聚乙烯絕緣阻燃聚氯乙烯護套銅帶繞包銅絲編織雙重屏蔽變頻器用回路電纜。
BPYJVPX12R-TK銅芯交聯聚乙烯絕緣聚氯乙烯護套銅帶繞包鍍錫銅絲編織雙重屏蔽變頻器用回路電纜。
ZR-BPYJVPX12R22-TK銅芯交聯聚乙烯絕緣阻燃聚氯乙烯護套銅帶繞包鍍錫銅絲編織雙重屏蔽鋼帶鎧裝變頻器用回路電纜。
BPYJVPR3*150+3*25變頻電纜規格范圍
型號 芯數 標稱截面（MM）
BPYJVTP2 主芯線1.5~240
ZRBPYJVTP2主芯線 1.5~240
BPYJVPR 主芯線1.5~240
BPYJVPR 主芯線1.5~240
BPYJVP12R 3+3 主線芯截面：2.5-240,副線芯截面：0.5-35
BPYJVPX12R 3+3 主線芯截面：2.5-240,副線芯截面：0.5-35
BPYJVPR 3+3 主芯線1.5~240，副線芯截面：0.5-35
BPYJVPR 3+3主芯線1.5~240，副線芯截面：0.5-35
ZRBPYJVP12R22 3+3 主線芯截面：2.5-240,副線芯截面：0.5-35
ZRBPYJVPX12 3+3 主線芯截面：2.5-240,副線芯截面：0.5-35
注：另可根據用戶需要提供鎧裝結構變頻電纜。
BPYJVPR3*150+3*25變頻電纜型號說明
項目 代號 說明
導體代號：R軟導體
系列代號 BP 變頻電纜
絕緣代號 YJ 交聯聚乙烯絕緣
護套代號 V 聚氯乙烯護套
護套代號 E 無鹵低煙聚烯烴護套
屏蔽代號 TP2 同心導體+銅帶屏蔽結構
屏蔽代號 P12 銅帶屏蔽+銅絲編織雙重屏蔽
屏蔽代號 PX12 銅帶屏蔽+鍍錫銅絲編織雙重屏蔽
鎧裝代號 22 鋼帶鎧裝
鎧裝代號 23 鋼絲鎧裝
阻燃電纜代號 ZR 阻燃型。
