DWZ-KYJYP低煙無鹵阻燃型控制電纜
發布日期：2017-05-19 來源：青盛電氣 瀏覽次數：1835
本產品適用于額定電壓450/750V及以下，有低煙、無鹵阻燃要求作為控制監控回路等場合使用。
一、技術性能：
1、該產品參照GB9330-2008設計；
2、使用特性
①電纜長期允許工作溫度90℃；
②電纜敷設溫度應不低于0℃，推薦彎曲半徑：有鎧裝和銅帶屏蔽結構的電纜：其彎曲半徑不小于電纜外徑的12倍；其他結構的電纜：其彎曲半徑不小于電纜外徑的6倍。
二、電纜型號名稱
三、產品示意圖：
四、電纜規格范圍如下：
五、主要技術指標
1、電纜的外形尺寸參照GB9330-2008相應規格尺寸。
2、導體直流電阻符合GB/T3956的規定。
3、90℃絕緣電阻常數不小于3.67MΩ.km，體積電阻率不小于1012Ω.Cm。
4、電纜均應經受3KV交流電壓試驗，5min絕緣不擊穿。
六、交貨 長度
允許根據雙方協議長度交貨，長度計量誤差不超過±0.5%。
一、技術性能：
1、該產品參照GB9330-2008設計；
2、使用特性
①電纜長期允許工作溫度90℃；
②電纜敷設溫度應不低于0℃，推薦彎曲半徑：有鎧裝和銅帶屏蔽結構的電纜：其彎曲半徑不小于電纜外徑的12倍；其他結構的電纜：其彎曲半徑不小于電纜外徑的6倍。
二、電纜型號名稱
| 型號 | 名稱 |
| DWZ-KYJY | 銅芯交聯聚乙烯絕緣低煙無鹵阻燃控制電纜 |
| DWZ-KYJYP | 銅芯交聯聚乙烯絕緣銅絲屏蔽低煙無鹵阻燃控制電纜 |
| DWZ-KYJYP2 | 銅芯交聯聚乙烯絕緣銅帶屏蔽低煙無鹵阻燃控制電纜 |
| DWZ-KYJYP2-23 | 銅芯交聯聚乙烯絕緣銅帶屏蔽鋼帶鎧裝低煙無鹵阻燃控制電纜 |
| DWZ-KYJY33 | 銅芯交聯聚乙烯絕緣細鋼絲鎧裝低煙無鹵阻燃控制電纜 |

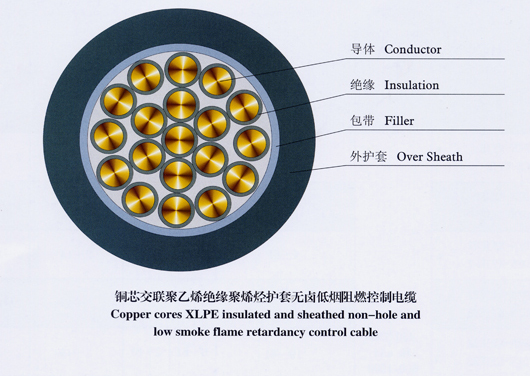

三、產品示意圖：
四、電纜規格范圍如下：
| 型號 |
額定電壓 V |
導體標稱截面mm2 | |||||||
| 0.5 | 0.75 | 1.0 | 1.5 | 2.5 | 4 | 6 | 10 | ||
| 芯數 | |||||||||
| DWZ-KYJY、DWZ-KYJYP | 450/750 | 2~61 | 2~37 | 2~14 | |||||
|
DWZ-KYJYP2、 DWZ-KYJY33、 DWZ-KYJYP2-23 |
4~61 | ||||||||
1、電纜的外形尺寸參照GB9330-2008相應規格尺寸。
2、導體直流電阻符合GB/T3956的規定。
3、90℃絕緣電阻常數不小于3.67MΩ.km，體積電阻率不小于1012Ω.Cm。
4、電纜均應經受3KV交流電壓試驗，5min絕緣不擊穿。
六、交貨 長度
允許根據雙方協議長度交貨，長度計量誤差不超過±0.5%。
