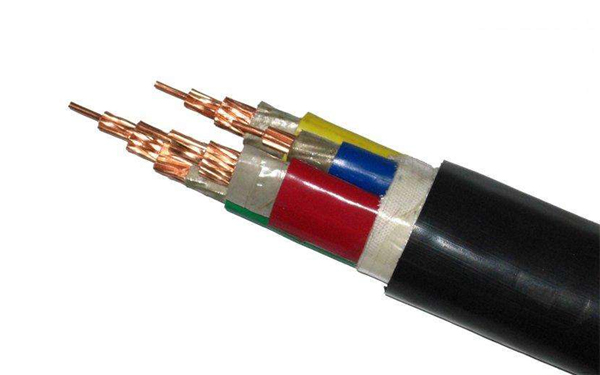

交聯電力電纜
一、產品標準:
本產品按GB1270《額定電壓35kV及以下銅芯、鋁芯塑料絕緣電力電纜》標準生產,同時還可根據用戶需要按國際電工委員會推薦標準IEC、英國標準、德國標準及美國標準生產。

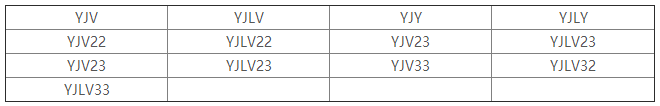

二、電纜的型號:
三、使用特征:
●工頻額定電壓Uo/U為3.6/6KV-26/35KV。
●電纜導體的允許長期最高工作溫度為90℃。
●短路時(最長持續時間不超過5s)電纜導體的最高溫度不超過250℃。
●電纜敷設時環境溫度應不低于0℃。
●電纜彎曲半徑:三芯電纜不小于電纜外徑15倍;單芯電纜不小于電纜外徑20倍。
電纜額定電壓的選擇
●電纜的額定電壓應適合于電纜系統的運行狀況,用Uo/U(Um)KV表示。
Uo--電纜設計用的導體對地或金屬屏蔽之間的額定工頻電壓;
U--電纜設計用的導體間的額定工頻電壓;
Um--設備可承受的“最高系統電壓”的最大值。

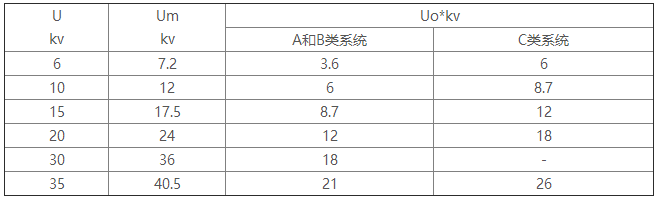

●三相系統用電纜的Uo值推薦如下表:
A類系統--該類系統任何一相導體與地或接地導體接觸時,能在1min內與系統分離;
B類系統--該類系統僅包括單相接地故障短時運行的條件,接地故障時間應不超過1h,但在任何情況下,最長不超過8h,每年接地故障總持續時間不超過125h;
C類系統--不屬于A類,B類的系統。

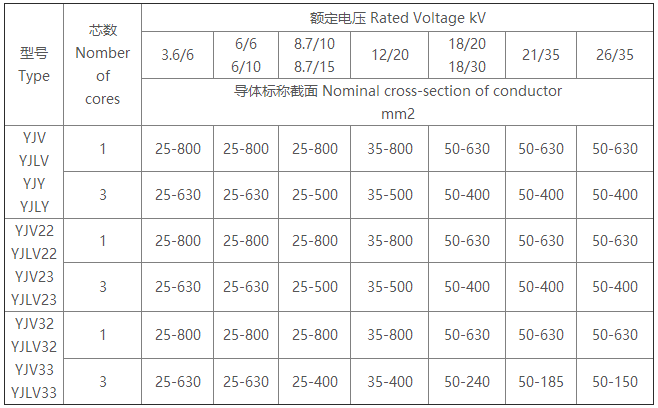

四、生產范圍:
五、適用范圍:
本產品適用于工頻額定電壓3.6/kV-26/35kV辦理配電線路作配送電能之用。
