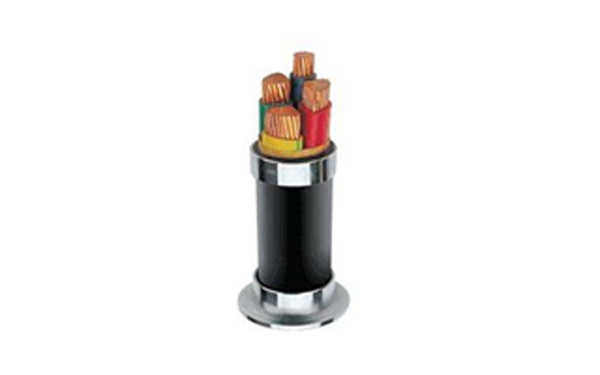

變頻器專用電力電纜
一:產品執行標準
Q/HHTZH006阻燃耐火特性試驗執行GB12666-90標準

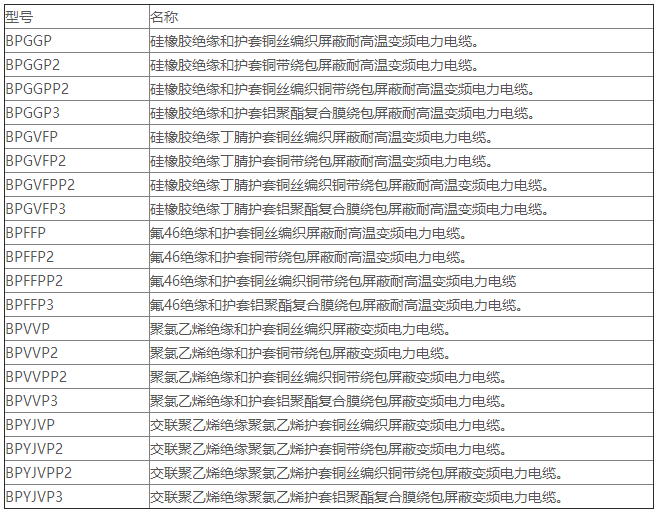

二:基本型號及名稱
表1
備注:導體線芯中銅絲可以采用鍍錫,阻燃型電纜型號前加ZR,軟結構電纜加R。

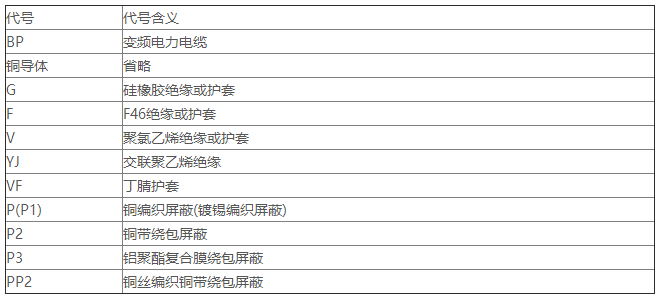

三:代號名稱和含義
表2

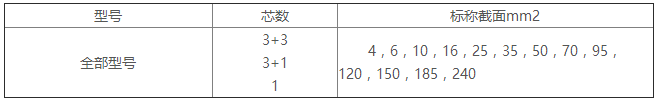

電纜規格

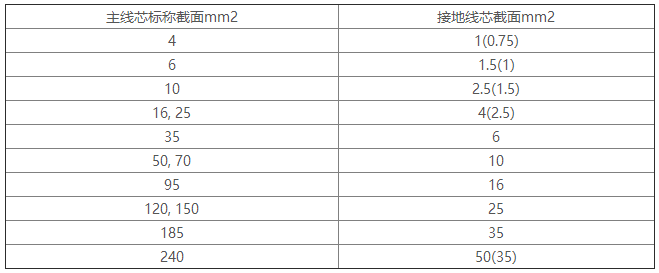

主線芯截面
接地線芯截面
四:主要技術指標
1.成品電纜導體直流電阻(符合GB3956規定)
2.成品電纜的絕緣電阻(20℃)氟塑料及硅橡膠絕緣應不小于100MΩ*km。聚氯乙烯絕緣應不小于50 MΩ*km。
3.成品電纜經受交流50HZ3.5KV/5min電壓試驗不擊穿。
4.屏蔽層傳輸阻抗
電纜在100MHz時傳輸阻抗等于或小于100Ω/m。
電纜的理想屏蔽抑制系數等于或小于0.7。

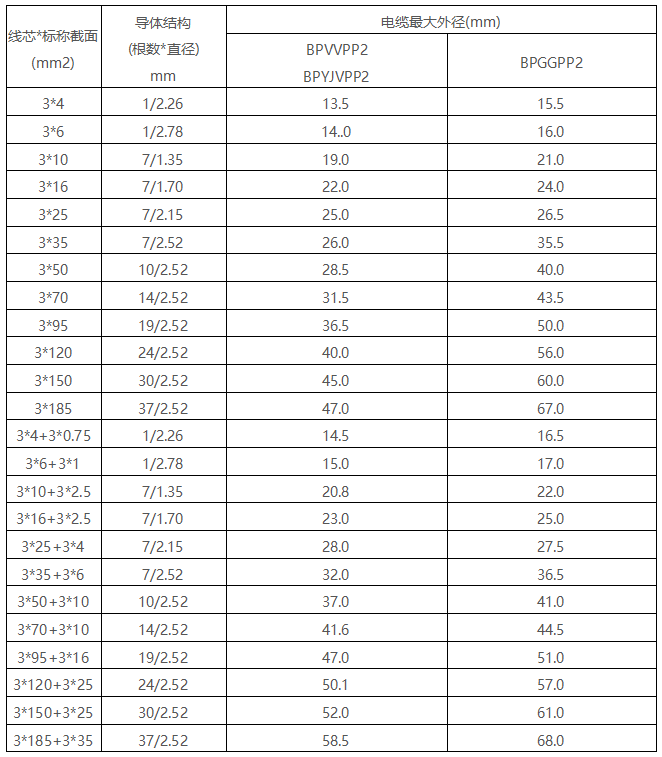

五:基本電纜規格及結構參數
六:使用特性
1. 交流額定電壓:U0/U 0.6/1KV
最高工作溫度:硅橡膠絕緣180℃
氟46絕緣200℃和260℃兩種
聚氯乙烯絕緣70℃
交聯聚乙烯90℃
最低環境溫度:敷設電纜時的環境溫度應不低于-40℃;聚氯乙烯護套電纜不低于0℃。
2. 電纜安裝敷設溫度應不低于-25℃。
3. 電纜允許彎曲半徑:電纜最小為電纜外徑的10倍
七:產品特點及用途
本產品適用于交流額定電壓0.6/1KV及以下變頻控制系統作供電電纜或電氣連接,產品具有較強的耐電壓沖擊性,能經受變頻時的脈沖電壓,電纜具有良好的屏蔽性,并有效消除電磁干擾,降低變頻電機噪音,保證系統穩定運行。廣泛用于冶金、電力、石化等行業。
