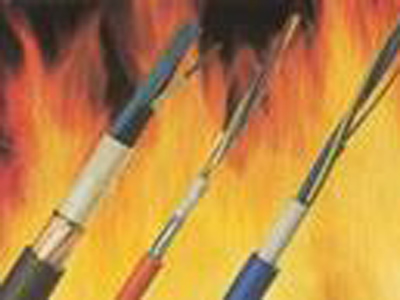

阻燃型耐高溫防火電纜
發布日期:2020-04-17 來源:青盛電氣 瀏覽次數:590
名稱:
阻燃型耐高溫防火電纜說明:
產品簡介
額定電壓450/750V聚氯乙烯控制電纜和450/750V交聯聚乙烯控制電纜分別用于450/750V和450/750V及以下控制、監控回路及保護線等場所。聚氯乙烯控制電纜的工作溫度為70℃,交聯聚乙烯控制電纜工作溫度為90℃。電纜的型號、名稱和使用范圍見表4-1。
本公司在額定電壓450/750V聚氯乙烯絕緣和護套控制電纜的基礎上開發了450/750V交聯聚乙烯絕緣控制電纜、阻燃型PVC/XLPE絕緣控制電纜和耐火型PVC/XLPE絕緣控制電纜。450/750V聚氯乙烯絕緣控制電纜符合GB9330-88的規定。450/750V交聯聚乙烯絕緣控制電纜符合EC60502.1的有關規定。阻燃型和耐火型控制電纜其電氣性能符合GB9330—88《塑料絕緣控制電纜》,阻燃性能根據要求可符合GB/T1 8380.3《成束電線或電纜的燃燒試驗方法》中的A、B或C類,耐火性能應符合GB/T19216—2003《在火焰條件下電纜或光纜的線路完整性試驗》的規定。
電纜的型號、名稱和用途
生產范圍:
電纜的絕緣厚度
KVV型聚氯乙烯絕緣聚氯乙烯護套控制電纜
KVV22型聚氯乙烯絕緣鋼帶鎧裝聚氯乙烯護套控制電纜
KYJV型交聯聚乙烯絕緣聚氯乙烯護套控制電纜
KYJV22型交聯聚乙烯絕緣鋼帶鎧裝聚氯乙烯護套控制電纜 KVVP型聚氯乙烯絕緣聚氯乙烯護套銅絲屏蔽控制電纜
KVVP2型聚氯乙烯絕緣聚氯乙烯護套銅帶屏蔽控制電纜
KVVP22型聚氯乙烯絕緣聚氯乙烯護套銅絲屏蔽鋼帶鎧裝控制電纜
KVVP2-22型聚氯乙烯絕緣聚氯乙烯護套銅帶屏蔽鋼帶鎧裝控制電纜
使用特性
控制電纜的額定電壓U0/U為450/750V.
聚氯乙烯絕緣的電纜導體的長期允許工作溫度為70℃,交聯聚乙烯絕緣的電纜導體的長期允許工作溫度為90℃
電纜的敷設溫度應不低于0℃.推薦的允許彎曲半徑:無鎧裝層的電纜及有屏蔽層結構的軟電纜應不小于電纜外徑的6倍;有鎧裝或銅帶屏蔽結構的電纜,應不小于電纜外徑的12倍。
