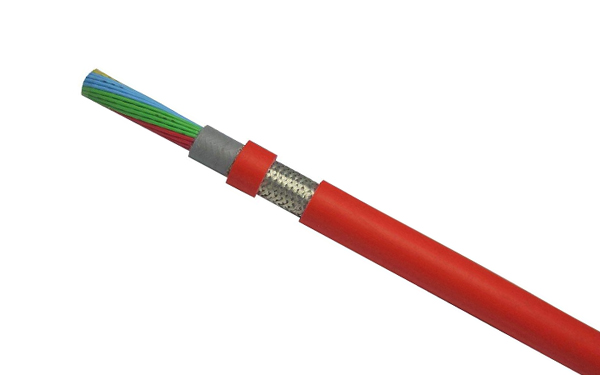

氟塑料耐高溫控制電纜
一:產品執行標準
Q/HHTZH004.1 阻燃耐火特性試驗執行GB12666-90標準
二:使用特性
1. 交流額定電壓:U0/U 450/750KV
2. 最高工作溫度:聚全氟乙丙烯(F46)絕緣不超過200℃
可溶性聚四氟乙烯(PFA)絕緣不超過260℃
3. 最低環境溫度:聚氯乙烯護套:固定敷設-40℃,非固定敷設-15℃
氟塑料及硅橡膠護套:固定敷設-60℃,非固定敷設-20℃
4. 電纜安裝敷設溫度應不低于0℃(氟塑料、硅橡膠和丁腈護套電纜不低于-25℃)。
5. 電纜允許彎曲半徑:非鎧裝電纜最小為電纜外徑的6倍,銅帶屏蔽或,鋼帶鎧裝電纜最小為電纜外徑的12倍,氟塑料絕緣和護套電纜最小為電纜外徑的8倍

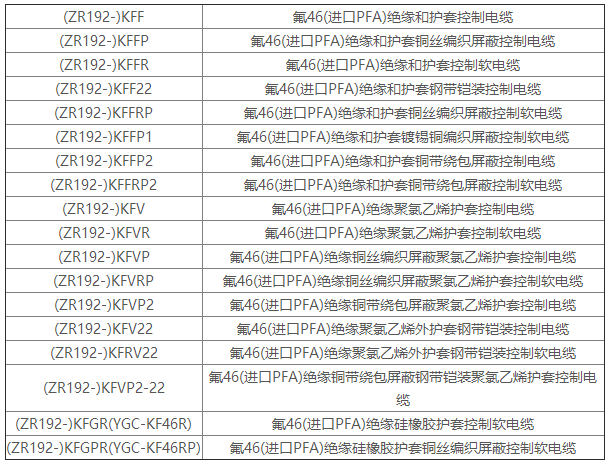

三:基本型號及名稱
備注:采用進口PFA材料型號前加ZR192,需要阻燃護套型號前加ZR,導體線芯中銅絲可以采用鍍錫。

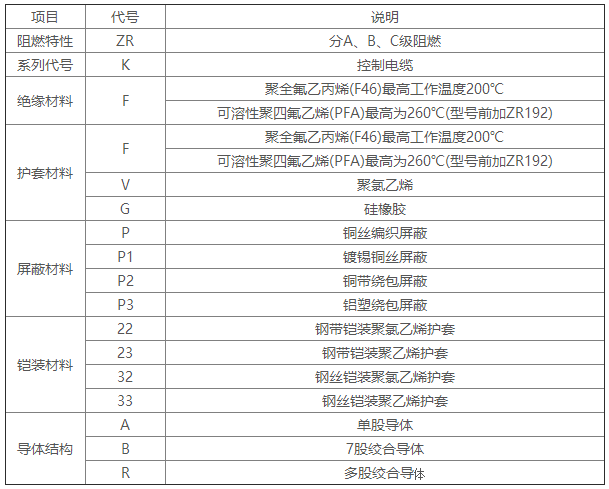

四:代號名稱和含義
五:主要技術指標
1. 成品電纜導體直流電阻(符合GB3956規定)參照附錄A表3
2.20℃時絕緣電阻不小于500MΩ/KM
3.成品電纜經受交流50HZ3.0KV/5min電壓試驗不擊穿。
六:基本電纜規格及結構參數
七:產品特點及用途:
本產品適用于交流額定電壓450/750V及以下電器儀表的連接線和自動控制系統的傳輸線,具有耐油、防水、耐磨、耐酸堿及各種腐蝕性氣體、耐老化、不燃燒等優異性能,適合冶金、電力、石化等行業。
