氟塑料耐高溫電力電纜
一:產品執行標準
Q/HHTZH001.2阻燃耐火特性試驗執行GB12666-90標準
二:使用特性
1. 交流額定電壓:U0/U 0.6/1KV
2. 最高工作溫度:聚全氟乙丙烯(F46)絕緣不超過200℃
可溶性聚四氟乙烯(PFA)絕緣不超過260℃
3. 最低環境溫度:氟塑料絕緣和護套
固定敷設-40℃,非固定敷設-15℃
4. 電纜安裝敷設溫度應不低于0℃(氟塑料、硅橡膠和丁腈護套電纜不低于-25℃)。
5. 電纜允許彎曲半徑:單芯電纜最小為電纜外徑的15倍
多芯電纜最小為電纜外徑的10倍

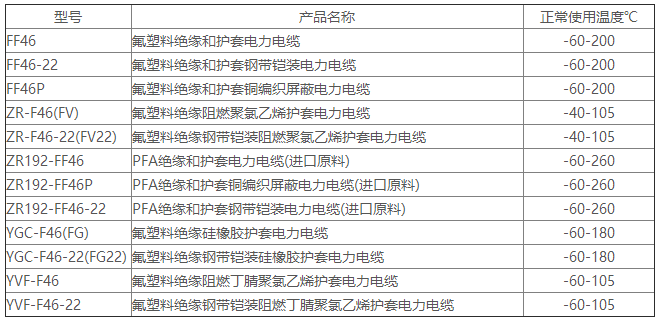

三:基本型號及名稱
表1
備注:軟結構電纜在原型號中加R,導體線芯中銅絲可以采用鍍錫。

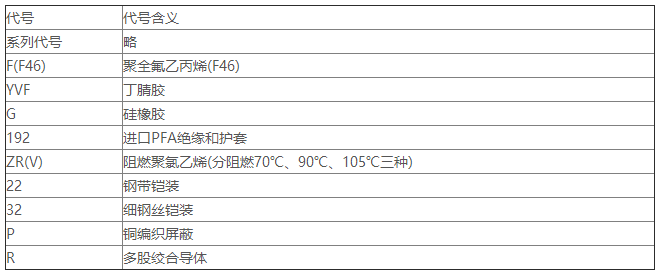

四:代號名稱和含義
表2
五:主要技術指標
1.成品電纜導體直流電阻(符合GB3956規定)參照附錄A表1。
2.20℃時絕緣電阻不小于500MΩ/KM,180℃時絕緣電阻不小于10MΩ/KM
3.成品電纜經受交流50HZ3.5KV/5min電壓試驗不擊穿。

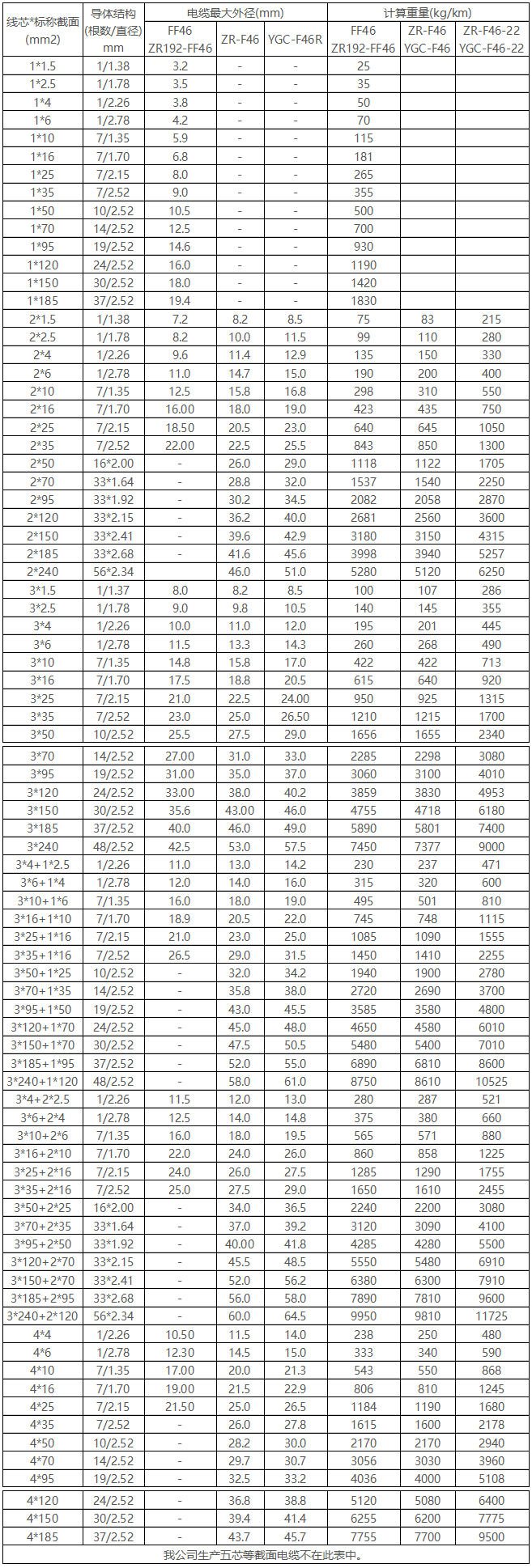

六:基本電纜規格及結構參數
七:產品特點及用途
本產品適用于交流額定電壓0.6/1KV及以下作固定敷設用輸配線路、動力傳輸或電機引接線,具有耐高溫、耐腐蝕、耐酸堿及腐蝕性氣體、防水等特性,高溫環境電氣性能穩定,載流量大,使用壽命長,廣泛用于冶金、電力、石化、大型建筑、汽車制造等行業。
