耐高溫硅橡膠控制電纜
一:產品執行標準
Q/HHTZH004.2
阻燃耐火特性試驗執行GB12666-90標準

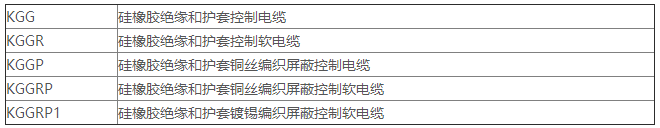

二:基本型號及名稱
備注:1 如需阻燃型硅橡膠電纜,型號前加ZR;
2硅橡膠絕緣丁腈護套電纜在芯數多,截面大的情況下代替硅橡膠絕緣和護套耐熱控制電纜,適用情況與硅橡膠護套電纜相似,長時使用溫度為-60-105℃。
3導體線芯中銅絲可以采用鍍錫。
三:使用特性
1.交流額定電壓:U0/U 450/750KV 最高工作溫度:180℃
2.最低環境溫度:硅橡膠護套:固定敷設-60℃,非固定敷設-20℃
3.電纜安裝敷設溫度應不低于-20℃。
4.電纜允許彎曲半徑:非鎧裝電纜最小為電纜外徑的6倍

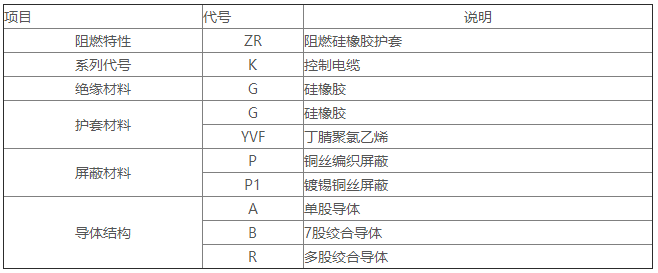

四:代號名稱和含義
表2
五:主要技術指標
1.成品電纜導體直流電阻(符合GB3956規定)參照附錄A表3規定。
2.20℃時絕緣電阻不小于500MΩ/KM。
3.成品電纜經受交流50HZ3.0KV/5min電壓試驗不擊穿。

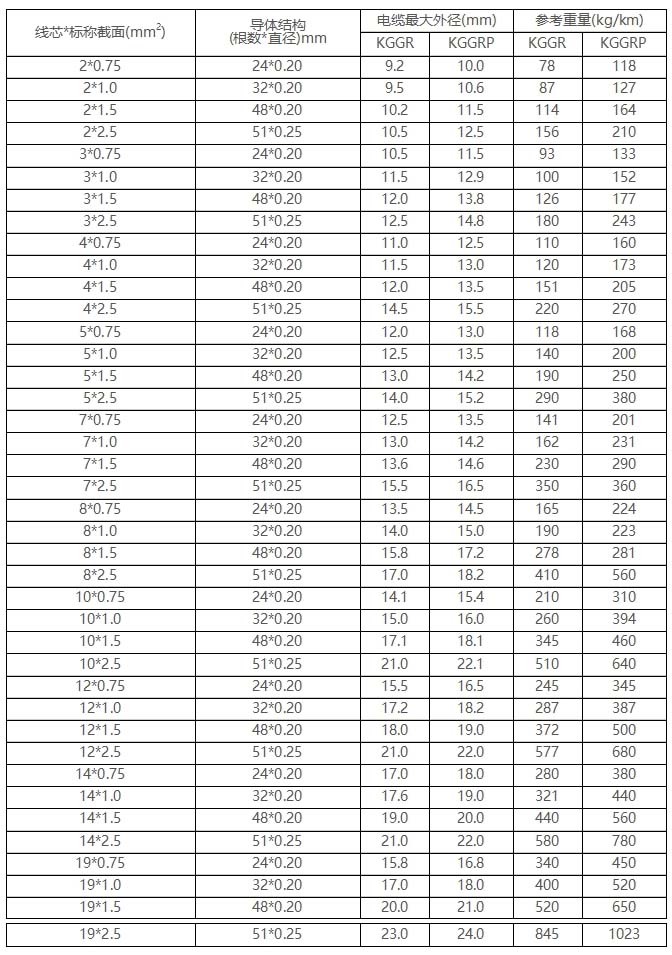

六:基本電纜規格及結構參數
七:產品特點及用途
本產品適用于交流額定電壓450/750V及以下移動或固定敷設用電器儀表連接線或信號傳輸,電纜具有較好的熱穩定性,能在高溫、低溫、腐蝕性中保持良好的電性能和柔軟性,適合冶金、電力、石化等行業具有移動耐溫等特殊要求場合使用。
