RS485通訊總線
一、產品用途:
rs485通訊電纜是用于多點間的通信。許多設備可以通過一條信號電纜來連接。就像早先的以太網用一條同軸線連接一樣。rs485通訊電纜可以在2.5MB/s的速度下傳送1200米, 用于復雜的樓宇自控、工業控制網絡、電力自動化等通訊網絡。
二、產品規格:
1線對2芯(2x24AWG)(2*0.2)(2*0.5)(2*0.75)(2*1.0)(2*1.5)多股絞合鍍錫銅絲,PE絕緣護套;為適用于復雜的工業噪聲環境,特采用鋁箔/聚酯復合帶100%屏蔽率+鍍錫銅編制網90%屏蔽率共雙重屏蔽,并附有獨立TC接地導體,工業灰色PVC外護套,特性阻抗120歐姆 。
2線對4芯(2x 2x24AWG)(2*2*0.2)(2*2*0.5)(2*2*0.75)(2*2*1.0)(2*2*1.5)多股絞合鍍錫銅絲,PE絕緣護套;為適用于復雜的工業噪聲環境,特采用鋁箔/聚酯復合帶100%屏蔽率+鍍錫銅編制網90%屏蔽率共雙重屏蔽,并附有獨立TC接地導體,工業灰色PVC外護套,特性阻抗120歐姆 。
三、RS-485通訊電纜在一般場合采用雙絞線就可以,但在要求比較高的環境下可以采用帶屏蔽層的雙絞電纜。在使用RS485通訊時,對于特定的傳輸線路,主機(召測設備)到儀表的485口間的電纜長度與數據信號傳輸?shù)牟ㄌ芈食煞幢?;這個長度主要受信號的失真以及噪聲的影響所影響。理論上RS485的傳輸距離能達到1200米,但實際應用中傳輸距離要小于1200米,具體長度受周圍的環境影響。

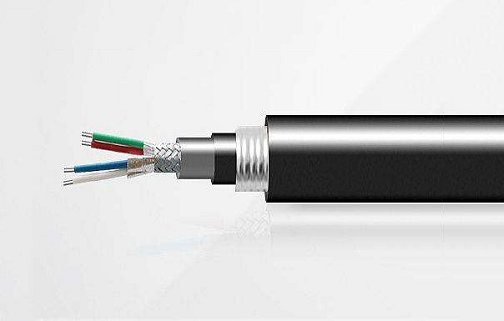

四、可根據用戶要求做成鎧裝RS485電纜(鋼帶鎧裝或鋼絲鎧裝),主要用于地埋使用,外界環境惡劣的地方,防止外界機械力損傷電纜。
RS485通信電纜與RVSP電纜有什么不同?
RVSP其實是個錯誤的型號,按照字母的解釋應該是:PVC絕緣絞型屏蔽電線,僅僅是兩根PVC絕緣的電線絞合一下加上屏蔽層,PVC是高衰減介質,根本不適合高速、長線傳輸線路。
RS485/232通信電纜適用于EIARS-232/422通信網絡,是樓宇自控、工業控制網絡、電力自動化等通信網絡的常用電纜型號。
RS485通信電纜:特性阻抗100歐姆,導體為2*2*24AWG多股鍍錫電解銅絲絞合而成,花色絕緣護套宜于安裝識別,鋁箔/聚酯帶總體100%屏蔽,附加獨立多股絞合鍍錫銅絲接地導體,工業灰色PVC外護套,標準的1對RS-485通信電纜,特性阻抗為120歐姆,導體為2*24AWG多股絞合鍍錫銅絲,PE絕緣介質,由鋁箔/聚酯復合帶100%覆蓋+鍍錫銅絲90%覆蓋共二重屏蔽,附有獨立接地導線;睿喬RS-485通信電纜在一般場合采用雙絞線就可以,但在要求比較高的環境下可以采用帶屏蔽層的雙絞電纜。
在使用RS485通信時,對于特定的傳輸線路,主機(召測設備)到儀表的485口間的電纜長度與數據信號傳輸?shù)牟ㄌ芈食煞幢?;這個長度主要受信號的失真以及噪聲的影響所影響。理論上RS485的傳輸距離能達到1200米,但實際應用中傳輸距離要小于1200米,具體長度受周圍的環境影響。
在低速、短距離、無干擾的場合可以采用普通的雙絞線,反之,在高速、長線傳輸時,則必須采用阻抗匹配(一般為120Ω)的RS485專用電纜(STP-120Ω(forRS485&CAN)onepair18AWG),而在干擾惡劣的環境下還應采用鎧裝型雙絞屏蔽電纜(ASTP-120Ω(forRS485&CAN)onepair18AWG)。
在使用RS485接口時,對于特定的傳輸線路,從RS485接口到負載其數據信號傳輸所允許的最大電纜長度與信號傳輸?shù)牟ㄌ芈食煞幢?,這個長度數據主要是受信號失真及噪聲等因素所影響。
理論上,通信速率在100Kbps及以下時,RS485的最長傳輸距離可達1200米,但在實際應用中傳輸?shù)木嚯x也因芯片及電纜的傳輸特性而有所差異。在傳輸過程中可以采用增加中繼的方法對信號進行放大,最多可以加八個中繼,也就是說理論上RS485的最大傳輸距離可以達到10.8公里。如果真需要長距離傳輸,可以采用光纖為傳播介質,收發兩端各加一個光電轉換器,多模光纖的傳輸距離是5~10公里,而采用單模光纖可達50公里的傳播距離。
