屏蔽控制電纜的作用以及連接細節
發布日期：2017-09-23 來源：青盛電氣 瀏覽次數：2155
屏蔽控制電纜在每根相芯線絕緣層外都繞包一層半導體或?qū)щ姴馁|(zhì)做成的屏蔽層，該屏蔽層又與地芯線緊緊連接，因此，每當電纜芯線絕緣受到創傷而損壞時，導電的芯線必然先接觸屏蔽層，再通過這導電的屏蔽層、地芯線使漏電繼電器保護動作，自行切斷電源。因而屏蔽電纜就起到了超前切斷電源的作用。避免電纜相間發生短路事故，也能防止人身觸電，減少因電火花引起的煤塵和瓦斯爆炸的危險。
監視型屏蔽電纜：除滿足屏蔽電纜結構要求外，電纜還有一個監視層或叫監視線。監視線由雙面導電膠布帶或?qū)щ娤鹌づc鍍錫金屬絲組成，也有用銅、鐵絲混合編織而成的，套在主芯線與地線的外層，監視層與地芯線間設有絕緣層，因此，監視型電纜屬于絕緣監視型電纜，又叫雙屏蔽電纜。我們選用的采煤機電纜就屬于此類電纜。
1、屏蔽層與相芯線裸露導體間爬電距離必須滿足額定電壓660v時，最小爬電距離37.5～50mm。額定電壓1140v時，最小爬電距離67.5～90mm。
2、對主芯線外面的屏蔽層要認真進行處理，特別是半導電膠布帶在剝離后，要用木銼或四氯化碳等溶劑將粘在絕緣層表面的導電膠或石墨粉處理干凈。
3、屏蔽層與導電裸露部分的空氣間隙必須滿足額定電壓660v時，最小空氣間隙10mm。額定電壓1140v時，最小空氣間隙18mm。
4、屏蔽層和其它閑置線芯必須可靠接地。

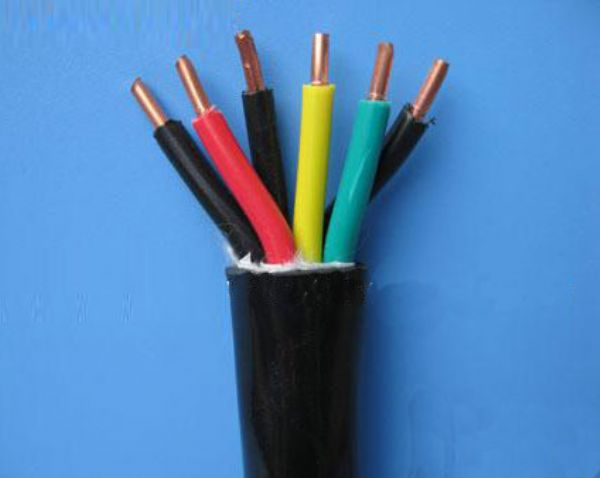

屏蔽控制電纜適用于交流額定電壓 450/750V 及以下電器儀表的連接線和自動控制系統的 傳輸線，具有耐油、防水、耐磨、耐酸堿及各種腐蝕性氣體、耐老化、不燃燒等優異性能，適合冶金、電力、石化等行業。
